De Verificatie Kit van SafeGuard biedt de complete reeks nauwkeurige meetsystemen. De elektrische veldmeter van SafeGuard garandeert nauwkeurige metingen voor optimale bescherming tegen elektrostatische ontlading (ESD) dankzij de hoogwaardige componenten en geleidende kunststof behuizing. Aan de bovenkant van het apparaat bevindt zich een stervormige invloedselektrode, met een modulatiewaaier van dezelfde stervorm die op korte afstand ervoor draait. De invloedselektrode is omgeven door een ringelektrodesysteem dat dient als mechanische bescherming voor de modulatiewaaier en de veldplaat. Het display op het voorpaneel is een 2x 12-cijferig alfanumeriek LCD-scherm.
De Charge Plate Set maakt van de elektrische veldmeter een Charge Plate Monitor voor het bewaken van luchtionisatie-eenheden volgens DIN EN 61340-5-1 of EOS/ESD S.3.1. De CPS meet de ontladingstijd van +1.000V ... +100V of -1.000V ... -100V met een geïntegreerde start-stoptimer. Het opladen gebeurt via een externe HV-converter. De Volt Meter Set VMS breidt de uit tot een precieze looptestset, bestaande uit de spanningsmeetkop MK, een handelektrode en de bijbehorende accessoires. De ESD-looptestset wordt voornamelijk gebruikt voor het meten van persoonlijke ladingen en testen om elektrostatische ontlading te voorkomen en schade aan gevoelige componenten te beperken.

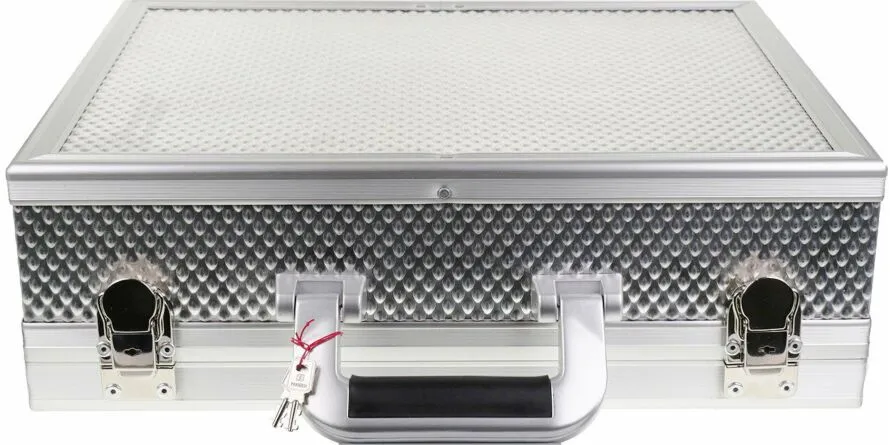

Hij wordt geleverd in een hoogwaardige en stevige ESD-klare koffer van aluminium met schuiminzet voor eenvoudig opbergen en veilig transport.
• Type meting: Invloedprincipe (veldmolenprincipe)
• Omrekening van de gemeten veldsterkte over de ingestelde meetafstand in de lading in volt
• Bediening met één knop
• Zeer hoge nulpuntstabiliteit: geen afstelling nodig voor elke meting (in vergelijking met andere systemen)
• Permanente bewaking van de accuspanning met automatische uitschakeling
• 12-cijferig alfanumeriek LCD-scherm op twee regels
• Nauwkeurigheid afstelling: < 5%
• Uitgangsspanning (alleen met man. E-veldmeting): ± 1V (Ri > 1kOhm)
• Bedrijfsmodus: batterijvoeding
• Bedrijfstijd: ongeveer 10 uur met alkalinebatterij
• Meetbereik: 0 tot ± 200 kV (afstandsmodus), 0 - 1 MV/m (veldsterktemodus)
• Uitgang: ± 1V (Ri > 1kOhm) evenredig met de gemeten veldsterkte (alleen in de modus "E-veldmeting")
• Standaard meetafstand: 2cm
Safeguard Verificatieset elektrische veldmeter incl. aluminium koffer
